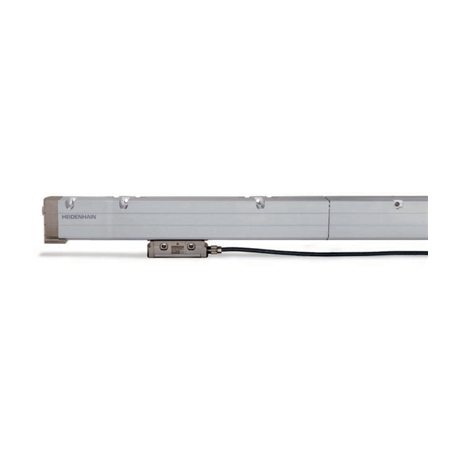

海德漢heidenhain 光柵尺LC 200系列 LC 211 LC 281 LC 291 F LC 291 M

測量基準

線性膨脹系數

METALLUR帶絕對和增量刻軌的鋼帶光柵尺，柵距40 μm

與床身相同（例如灰口鑄鐵Ttherm ? 10 x 10–6 K–1）

精度等級

± 5 μm

測量長度ML*

單位mm

3240 mm至28 040 mm，200 mm步距2)

整段METALLUR鋼帶光柵尺和尺殼長度的套件

接口

EnDat 2.2

發那科串行接口Ti接口

三菱高速接口

訂購標識

EnDat22

EnDat02

Fanuc05

Mit03-04

測量步距

0.010 μm

Ti接口/T 接口0.0125 μm/0.050 μm

0.010 μm

診斷接口

數字

時鐘頻率

計算時間 tcal

? 16 MHz

? 5 μs

? 2 MHz

? 5 μs

–

–

增量信號

–

? 1 VPP

–

信號周期

–

40 μm

–

截止頻率–3 dB

–

? 250 kHz

–

電氣連接

單獨的適配電纜可在安裝塊任何一端連接（1 m/3 m/6 m/9 m）

電纜長度1)

? 100 m

（時鐘頻率 ? 8 MHz）

? 150 m

? 50 m

? 30 m

供電電壓

DC 3.6 V至14 V

功率消耗（最大值）

14 V時： ? 1.3 W

3.6 V時： ? 1.1 W

電流消耗（典型值）

5 V時：225 mA（空載）

運動速度

? 180 m/min（測量方向上的最大加速度? 100 m/s2）

所需的運動力

? 15 N

振動55 Hz至2000 Hz

影響

沖擊11 ms

外殼：200 m/s2 （EN 60 068-2-6）

讀數頭：300 m/s2 （EN 60 068-2-6）

? 300 m/s2 （EN 60 068-2-27）

工作溫度

0 °C至50 °C

防護等級EN 60 529

如果安裝符合安裝說明要求為IP 53，如果接入DA 400的密封空氣為IP 64

重量

1.3 kg + 3.6 kg/m測量長度
